Kleinkabelhausanschlusskasten SVi H 12R-g (59301301) Przyłącze sieciowe do 4,6 kVA: Spelsberg

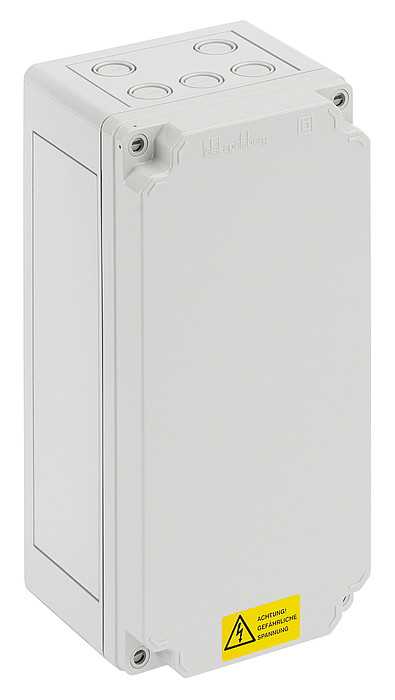

Mała skrzynka przyłączeniowa do instalacji domowej

SVi H 12R-g

Numer produktu: 59301301 | Wymiary: 150 x 300 x 137 mm

Sieciowa skrzynka przyłączeniowa, dla sieci prądu zmiennego 230 V (L-N-PE / L-PEN)   wg VDE-AR-N 4100 (domowa skrzynka przyłączeniowa dla przyłącza jednofazowego), In=25 A, Imax=63 A, wyposażona w: element bezpiecznikowy 1 x NH00, 1 x zacisk N, 1 x zacisk PE, 1 x mostek PE-N 10 mm², 1 x stacja dla 2 żył
Zaciski przyłączeniowe przewodu doprowadzającego: zacisk ramowy (6 - 50 mm² CU, 10 - 50 mm² AL)
Zaciski przyłączeniowe odprowadzenia: Przyłącze z obejmą (2x 2,5-50mm² CU)

Szara pokrywa

właściwości elektryczne

Znamionowe napięcie robocze AC 400 V
Stopień ochrony II
Rodzaj ochrony IP54
UL Type Rating b.d.

Wymiary

Szerokość 150 mm
Długość 300 mm
Wysokość 137 mm
Masa 2.005 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 V2
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Rodzaj mocowania Budowa
Wytrzymałość udarowa IK07

Warunki otoczenia

Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902369898
Packing Unit Code CT
ETIM Class EC000248
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Tworzywo sztuczne

Certyfikaty

Znak atestu VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))
Znak atestu VDE (DIN 0660-505)

Pobierz kartę katalogową

Pobierz kartę katalogową

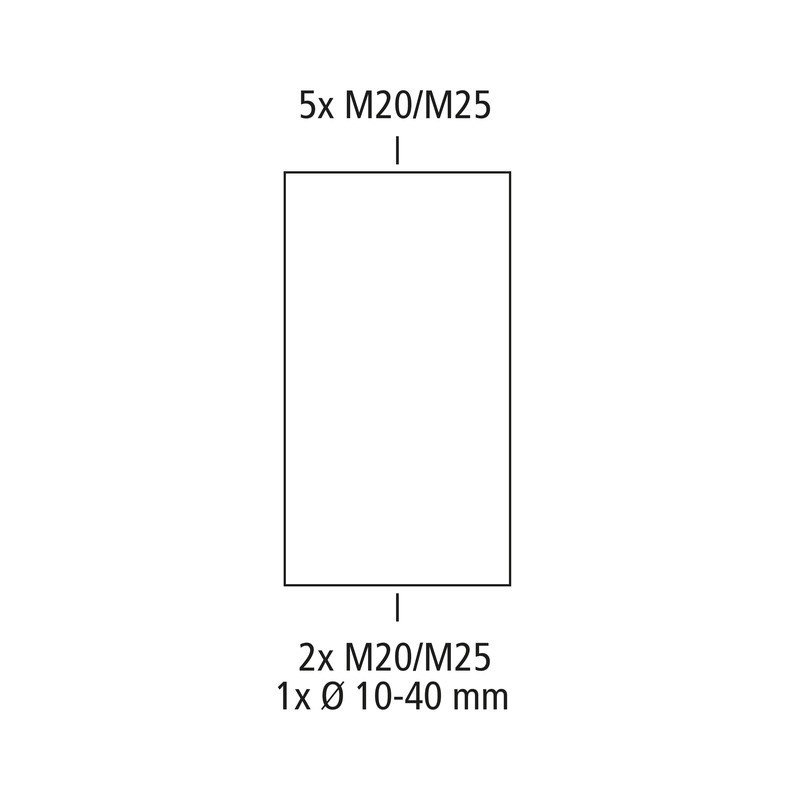

Arkusz wymiarowy

Rysunek wymiarowy pdf (607 KB)
Rysunek wymiarowy dxf (7 MB)
Rysunek wymiarowy dwg (1 MB)
Rysunek wymiarowy jpg (1 MB)

Certyfikat

UKCA Deklaracja EN pdf (48 KB)
VDE Certyfikat DE/EN pdf (665 KB)
VDE Certyfikat DE/EN pdf (682 KB)
CE Deklaracja DE/EN/FR pdf (310 KB)

Akcesoria

Zacisk tulejkowy 1-biegunowy, 4x16mm² PVK 416

  • Wymiary : 30 x 30,5 x 42,3 mm
  • Numer produktu: 59341601



Zacisk powielenia potencjału, mit 4 przykręcanymi punktami zaciskowymi 6 - 16 mm² CU
