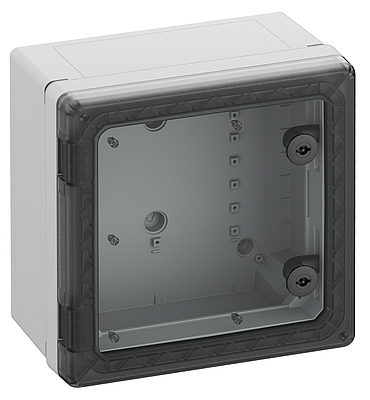

Szafa rozdzielcza

GEOS-S 3030-18-to

Numer produktu: 71143301 | Wymiary: 300 x 300 x 180 mm

Szafa rozdzielcza, nadaje się do montażu w trudnych warunkach i na niezabezpieczonych obszarach zewnętrznych, skrzynka i rama: wzmocniony włóknem szklanym poliwęglan, szary, podobny do RAL 7035, drzwi: Poliwęglan.
Zabezpieczenie śruby obrotowej z wkładką z podwójnym gwintem 3 mm (wymienne) wg DIN 43668

Z transparentnymi drzwiami

właściwości elektryczne

Znamionowe napięcie izolacji AC	1000 V
Znamionowe napięcie izolacji DC	1500 V
Stopień ochrony	II
Rodzaj ochrony	IP66/IP67/IP69
wentylowany	nie
UL Type Rating	4X, 12/12K

Kolory

Kolor części dolnej	szary
Kolor części górnej	przezroczysta

Wymiary

Szerokość	300 mm
Długość	300 mm
Wysokość	180 mm
Długość wewnętrzna	271 mm
Szerokość wewnętrzna	271 mm
Wysokość wewnętrzna	158 mm
Masa	2.48 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Badanie palności wg UL 50 / UL 746C	porównywalne z 5VA
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny
Wytrzymałość udarowa	IK09
możliwość plombowania	nie
Wersja kołnierza	nie
Do łączenia szeregowego	nie
System zamykania	2-punkt., rygiel obrotowy
z punktami mocowania w pokrywie	tak
Rodzaj części górnej	Drzwi
Wkładka zamykająca	Podwójne pióro, 3 mm

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	Niechroniony obszar zewnętrzny

Sales Information

EAN	4013902640393
Packing Unit Code	CT
ETIM Class	EC000261
Numer taryfy celnej	85389099

Materiał

Materiał części dolnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej	Poliwęglan
Materiał wpustu	nieistotne
Materiał uszczelnienia	Silikon
Materiał śruby pokrywy	Poliamid, wzmocniony włóknem szklanym

Certyfikaty

Znak atestu	UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
Znak atestu	UL-EU (EN 62208)
Znak atestu	UL-EU (EN 61439-1/-2)
Znak atestu	UL-EU (EN 61439-1/-3)
Znak atestu	UL-EU (EN 61439-1 & EN IEC 61439-7)
Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Pobierz kartę katalogową

Pobierz kartę katalogową

Podręcznik

Instrukcja obsługi EN	pdf (13 MB)
Instrukcja obsługi DE	pdf (9 MB)

Instrukcja montażu

Instrukcja montażu	pdf (2 MB)
Instrukcja montażu DE/EN/FR	pdf (1.007 KB)

Arkusz wymiarowy

Rysunek wymiarowy	dxf (13 MB)
Rysunek wymiarowy	pdf (1 MB)
Rysunek wymiarowy	dwg (2 MB)
Rysunek wymiarowy	jpg (1 MB)

Certyfikat

UL-EU Certyfikat (EN 61439-7) EN	pdf (231 KB)
DLG Zatwierdzenie EN	pdf (936 KB)
DNV Certyfikat EN	pdf (205 KB)
UL Certyfikat (UL50 / UL50E) EN	pdf (282 KB)
CE Deklaracja DE	pdf (129 KB)
DLG Zatwierdzenie DE	pdf (703 KB)
UL-EU Certyfikat (EN 61439-3) EN	pdf (234 KB)
UKCA Deklaracja EN	pdf (51 KB)
Deklaracja producenta DE/EN	pdf (680 KB)
CE Deklaracja PL	pdf (132 KB)
UL-EU Certyfikat (EN 62208) EN	pdf (236 KB)
UL-EU Certyfikat (EN 61439-2) EN	pdf (230 KB)

Akcesoria

Płyta montażowa GEOS MPI-3030

Wymiary : 250 x 250 x 5 mm
Numer produktu: 72000301

do GEOS-L/-S 3030-18/-22

Płyta montażowa z materiału izolacyjnego, wraz ze śrubami mocującymi, do montażu na podłożu,...
