Obudowy puste

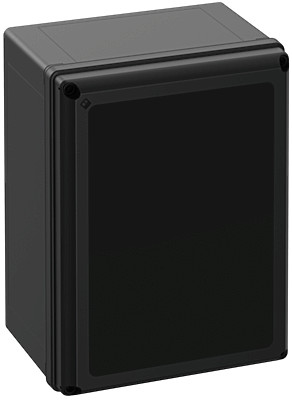

GEOS-L 3040-22-o/sw

Numer produktu: 74273401 | Wymiary: 300 x 400 x 226 mm

Obudowa pusta, nadaje się do montażu w trudnych warunkach i na niezabezpieczonych obszarach zewnętrznych, skrzynka: wzmocniony włóknem szklanym poliwęglan, czarny, podobny do RAL 9005, pokrywa: Poliwęglan

z czarną pokrywą

właściwości elektryczne

Znamionowe napięcie izolacji AC 1000 V
Znamionowe napięcie izolacji DC 1500 V
Stopień ochrony II
Rodzaj ochrony IP66/IP67/IP69
wentylowany nie
UL Type Rating 4X, 12/12K

Kolory

Kolor części dolnej czarny
Kolor części górnej czarny

Wymiary

Szerokość 300 mm
Długość 400 mm
Wysokość 226 mm
Długość wewnętrzna 371 mm
Szerokość wewnętrzna 271 mm
Wysokość wewnętrzna 204 mm
Masa 3.35 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Badanie palności wg UL 50 / UL 746C porównywalne z 5VA
Klasa reakcji na ogień zgodna z UL94 V2
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK09
możliwość plombowania tak
Wersja kołnierza nie
Do łączenia szeregowego tak
z punktami mocowania w pokrywie tak
Rodzaj części górnej Pokrywa

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -35 °C
Temperatura otoczenia maks. 80 °C
Temperatura otoczenia 24 h 60 °C
Miejsce montażu Niechroniony obszar zewnętrzny

Sales Information

EAN 4013902667178
Packing Unit Code CT
ETIM Class EC000261
Numer taryfy celnej 85389099

Materiał

Materiał części dolnej Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej Poliwęglan
Materiał wpustu nieistotne
Materiał uszczelnienia Silikon
Materiał śruby pokrywy Poliamid, wzmocniony włóknem szklanym

Certyfikaty

Znak atestu UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
Znak atestu UL-EU (EN 62208)
Znak atestu UL-EU (EN 61439-1/-2)
Znak atestu UL-EU (EN 61439-1/-3)
Znak atestu UL-EU (EN 61439-1 & EN IEC 61439-7)
Znak atestu DLG (odporność na amoniak)
Znak atestu DNV (klasa: Statki & instalacje Offshore)

Pobierz kartę katalogową

Pobierz kartę katalogową

Podręcznik

Instrukcja obsługi DE pdf (9 MB)
Instrukcja obsługi EN pdf (13 MB)

Instrukcja montażu

Instrukcja montażu pdf (2 MB)

Arkusz wymiarowy

Rysunek wymiarowy dxf (8 MB)
Rysunek wymiarowy pdf (674 KB)
Rysunek wymiarowy dwg (1 MB)
Rysunek wymiarowy jpg (1 MB)

Certyfikat

DNV Certyfikat EN pdf (205 KB)
UL-EU Certyfikat (EN 62208) EN pdf (256 KB)
UL-EU Certyfikat (EN 61439-3) EN pdf (258 KB)
UL-EU Certyfikat (EN 61439-7) EN pdf (258 KB)
UL-EU Certyfikat (EN 61439-2) EN pdf (286 KB)
Deklaracja producenta DE/EN pdf (680 KB)
CE Deklaracja DE/EN/PL pdf (75 KB)
UL Certyfikat (UL50 / UL50E) EN pdf (279 KB)
DLG Zatwierdzenie DE pdf (703 KB)
DLG Zatwierdzenie EN pdf (936 KB)
CE Deklaracja DE/EN/FR pdf (62 KB)

Akcesoria

Płyta montażowa GEOS MPI-3030

  • Wymiary : 250 x 250 x 5 mm
  • Numer produktu: 72000301

do GEOS-L/-S 3030-18/-22



Płyta montażowa z materiału izolacyjnego, wraz ze śrubami mocującymi, do montażu na podłożu,...



Płyta montażowa GEOS MPI-3040

  • Wymiary : 250 x 350 x 5 mm
  • Numer produktu: 72000401

do GEOS-L/-S 3040-18/-22, GEOS-S 4030-18/-22



Płyta montażowa z materiału izolacyjnego, wraz ze śrubami mocującymi, do montażu na podłożu,...



Płyta montażowa GEOS MPS-3030

  • Wymiary : 250 x 250 x 2 mm
  • Numer produktu: 72001301

do GEOS-L/-S 3030-18/-22



Płyta montażowa z blachy stalowej, wraz ze śrubami mocującymi, do montażu na podłożu, opcjonalnie...



Płyta montażowa GEOS MPS-3040

  • Wymiary : 250 x 350 x 2 mm
  • Numer produktu: 72001401

do GEOS-L/-S 3040-18/-22, GEOS-S 4030-18/-22



Płyta montażowa z blachy stalowej, wraz ze śrubami mocującymi, do montażu na podłożu, opcjonalnie...



Szyna znormalizowana GEOS NS35-250

  • Wymiary : 35 x 250 x 7,5 mm
  • Numer produktu: 72003101

do GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, długość 250 mm,...



Szyna znormalizowana wg DIN EN 60715, szerokość 35 mm, wysokość 7,5 i 15 mm, wraz ze śrubami...



Szyna znormalizowana GEOS NS35-350

  • Wymiary : 35 x 350 x 7,5 mm
  • Numer produktu: 72003201

do GEOS-L/-S 3040, GEOS-L/-S 4050, GEOS-S 5040, długość 350 mm,...



Szyna znormalizowana wg DIN EN 60715, szerokość 35 mm, wysokość 7,5 i 15 mm, wraz ze śrubami...



Uchwyt montażowy GEOS MH-22

  • Wymiary : 39 x 75 x 155,5 mm
  • Numer produktu: 72002301

dla GEOS-L/-S 3030-22, GEOS-L/-S 3040-22, GEOS-L/-S 4050-22, GEOS-S...



Zestaw uchwytów montażowych, do montażu szyn znormalizowanych 35 x 7,5 mm i płyt montażowych na...



Szyna znormalizowana GEOS NS35/15-250

  • Wymiary : 35 x 250 x 15 mm
  • Numer produktu: 72003601

do GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, długość 250 mm,...



Szyna znormalizowana wg DIN EN 60715, szerokość 35 mm, wysokość 7,5 i 15 mm, wraz ze śrubami...



Szyna znormalizowana GEOS NS35/15-350

  • Wymiary : 35 x 350 x 15 mm
  • Numer produktu: 72003701

do GEOS-L/-S 3040, GEOS-L/-S 4050, GEOS-S 5040, długość 350 mm,...



Szyna znormalizowana wg DIN EN 60715, szerokość 35 mm, wysokość 7,5 i 15 mm, wraz ze śrubami...



Zestaw uchwytów montażowych GEOS MH-22 NS35/15

  • Wymiary : 39 x 75 x 155,5 mm
  • Numer produktu: 72002501

do GEOS-L/-S 3030-22, GEOS-L/-S 3040-22, GEOS-L/-S 4050-22, GEOS-S...



Zestaw uchwytów montażowych, do montażu szyn znormalizowanych 35 x 15 mm i płyt montażowych na...



Szyna znormalizowana GEOS NS35-200

  • Wymiary : 35 x 200 x 7,5 mm
  • Numer produktu: 72008101

do GEOS-L/-S 3030, GEOS-L/-S 3040, długość 200 mm, wysokość 7,5 mm



Szyna znormalizowana wg DIN EN 60715, szerokość 35 mm, wraz ze śrubami mocującymi, do montażu na...



Szyna znormalizowana GEOS NS35-300

  • Wymiary : 35 x 300 x 7,5 mm
  • Numer produktu: 72008201

do GEOS-L/-S 3040, GEOS-L/-S 4050, długość 300 mm, wysokość 7,5 mm



Szyna znormalizowana wg DIN EN 60715, szerokość 35 mm, wraz ze śrubami mocującymi, do montażu na...



Zestaw uchwytów montażowych GEOS MHU-22

  • Wymiary : 39 x 75 x 155,5 mm
  • Numer produktu: 72002701

do GEOS-L/-S 3030-22, GEOS-L/-S 3040-22, GEOS-L/-S 4050-22, GEOS-S...



Zestaw uchwytów montażowych uniwersalnych, do montażu szyn znormalizowanych GEOS NS 35-200 do -400...



Zestaw uchwytów montażowych GEOS-L MHH-22

  • Wymiary : 39 x 75 x 163 mm
  • Numer produktu: 72102301

do GEOS-L 3030-22, GEOS-L 3040-22, GEOS-L 4050-22



Zestaw uchwytów montażowych, do montażu szyn znormalizowanych 35 x 7,5 mm i płyt montażowych na...



Rama nośna GEOS TGS 3040-2

  • Wymiary : 350 x 366 x 35 mm
  • Numer produktu: 72006201

2-rzędowe, 12 podjednostek, szyny znormalizowane 35 x 7,5 mm, do...



Rama nośna z szynami znormalizowanymi o szerokości 35 mm, w wysokościach 7,5 i 15 mm, wraz ze...



Rama nośna GEOS TGS NS35/15 3040-2

  • Wymiary : 350 x 366 x 35 mm
  • Numer produktu: 72007201

2-rzędowy, 12 modułów, szyny znormalizowane 35 x 15 mm, do montażu w...



Rama nośna z szynami znormalizowanymi o szerokości 35 mm, w wysokościach 7,5 i 15 mm, wraz ze...



Ochrona przed dotknięciem GEOS-L BSA 3040-2

  • Wymiary : 276 x 376 x 2 mm
  • Numer produktu: 72105201

2-rzędowa, 24 moduły, do montażu w obudowie pustej GEOS-L 3040



Osłona zabezpieczająca do urządzeń montowanych w szeregu, łącznie ze śrubami montażowymi, do montażu...



Płyta wbudowana GEOS-L EP-3040

  • Wymiary : 276 x 376 x 4 mm
  • Numer produktu: 72101401

do GEOS-L 3040-18/-22



Płyta montażowa z materiału izolacyjnego do obudów pustych, wraz ze śrubami mocującymi, do...



Ochrona przed dotknięciem GEOS-L BSA 3040-1

  • Wymiary : 276 x 376 x 2 mm
  • Numer produktu: 72105301

1-rzędowa, 18 moduly, do montażu w obudowie pustej GEOS-L 3040



Osłona zabezpieczająca do urządzeń montowanych w szeregu, łącznie ze śrubami montażowymi, do montażu...



Przegroda GEOS-L TW 30-22

  • Wymiary : 270 x 156 x 2,5 mm
  • Numer produktu: 72103301

do GEOS-L 3030-22, GEOS-L 3040-22



Przegroda z materiału izolacyjnego do obudowy pustej wraz ze wspornikiem, do podziału obudów



Przegroda GEOS-L TW 40-22

  • Wymiary : 370 x 156 x 2,5 mm
  • Numer produktu: 72103501

do GEOS-L 3040-22, GEOS-L 4050-22



Przegroda z materiału izolacyjnego do obudowy pustej wraz ze wspornikiem, do podziału obudów



Płyta wbudowana GEOS-L EPD-3040

  • Wymiary : 276 x 376 x 4 mm
  • Numer produktu: 72101701

do GEOS-L 3040-18/-22



Płyta montażowa z materiału izolacyjnego przeznaczona do montażu po wewnętrznej stronie pokrywy...



Zestaw zatrzasków GEOS-L SV

  • Wymiary : 130 x 80 x 20 mm
  • Numer produktu: 72104201

do pustej obudowy GEOS-L 3030/3040 jako zamiennik



Zestaw zatrzasków do obudowy pustej



Zestaw śrub do pokrywy GEOS-L DS/DK

  • Wymiary : 214 x 111 x 20 mm
  • Numer produktu: 72104401

do obudowy pustej GEOS-L 3030/3040



Zestaw śrub do pokrywy z funkcją blokady obudowy pustej GEOS-L 3030/3040, kształt trójkąta 8 mm



Deckelverliersicherung GEOS-L DVS

  • Wymiary : 120 x 170 x 10 mm
  • Numer produktu: 72103701

W celu zabezpieczenia pokrywy obudów pustych GEOS, zapobiega...



Zabezpieczenie pokrywy zamykającej ze stali nierdzewnej ze śrubami mocującymi, możliwość...



Łącznik do mocowania zewnętrznego GEOS ABL-10

  • Wymiary : 20 x 94 x 10 mm
  • Numer produktu: 72002001

Odległość od ściany 10 mm



Zestaw łączników z tworzywa sztucznego do mocowania zewnętrznego, Możliwość zamontowania pod kątem...



Łącznik do mocowania zewnętrznego GEOS ABL-40

  • Wymiary : 20 x 95 x 40 mm
  • Numer produktu: 72002101

Odległość od ściany 40 mm



Zestaw łączników z tworzywa sztucznego do mocowania zewnętrznego, Możliwość zamontowania pod kątem...



Łącznik do mocowania zewnętrznego GEOS ABL-10/ES

  • Wymiary : 35 x 90 x 8,5 mm
  • Numer produktu: 72007501

Odległość od ściany 10 mm



Zestaw łączników do mocowania zewnętrznego ze stali szlachetnej V4A, możliwy montaż pod kątem 0° lub...



Łącznik do mocowania zewnętrznego GEOS ABL-40/ES

  • Wymiary : 35 x 90 x 38,5 mm
  • Numer produktu: 72007601

Odległość od ściany 40 mm



Zestaw łączników do mocowania zewnętrznego ze stali szlachetnej V4A, możliwy montaż pod kątem 0° lub...



Zestaw obejm rotora GEOS MSS-30

  • Wymiary : 35 x 300 x 40,5 mm
  • Numer produktu: 72005001

Montaż na boku obudowy 300 mm



Zestaw obejm rotora z stali cynkowanej ogniowo, zestaw = 2 sztuki



Zestaw obejm rotora GEOS MSS-40

  • Wymiary : 35 x 400 x 40,5 mm
  • Numer produktu: 72005101

Montaż na boku obudowy 400mm



Zestaw obejm rotora z stali cynkowanej ogniowo, zestaw = 2 sztuki



Zestaw zacisków śrubowych SRS 60-90

  • Wymiary : 375 x 235 x 20 mm
  • Numer produktu: 72004001

Do masztów o średnicy od 60 do 90 mm



Zestaw zacisków śrubowych ze stali szlachetnej V2A, w połączeniu z zestawem obejm rotora GEOS MSS,...



Zestaw zacisków śrubowych SRS 150-210

  • Wymiary : 375 x 235 x 20 mm
  • Numer produktu: 72004201

Do masztów o średnicy od 150 do 210 mm



Zestaw zacisków śrubowych ze stali szlachetnej V2A, w połączeniu z zestawem obejm rotora GEOS MSS,...



Zestaw zacisków śrubowych SRS 90-150

  • Wymiary : 375 x 235 x 20 mm
  • Numer produktu: 72004101

Do masztów o średnicy od 90 do 150mm



Zestaw zacisków śrubowych ze stali szlachetnej V2A, w połączeniu z zestawem obejm rotora GEOS MSS,...



Płyta wzornicza GEOS DP-3040

  • Wymiary : 394 x 294 x 3 mm
  • Numer produktu: 72013101

Do osłony tylnej części obudowy GEOS 3040 w przypadku użycia zestawu...



Płyta wzornicza ze stali szlachetnej V2A, 1 sztuka



Wiertło stopniowe LFR

  • Numer produktu: 19599501

Otwór przelotowy: M16–32, otwór: 16,5–32,5 mm



Frez do otworów



Ten artykuł jest zarchiwizowany!

Frez do otworów LFR M40

  • Numer produktu: 19540001

Frez do otworów do wiertarek ręcznych i słupowych, wysokogatunkowe...



Frez do otworów do wiertarek ręcznych i słupowych, wysokogatunkowe wykonanie przemysłowe z płytami...



Ten artykuł jest zarchiwizowany!

Frez do otworów LFR M50

  • Numer produktu: 19550001

Frez do otworów do wiertarek ręcznych i słupowych, wysokogatunkowe...



Frez do otworów do wiertarek ręcznych i słupowych, wysokogatunkowe wykonanie przemysłowe z płytami...



Ten artykuł jest zarchiwizowany!

Frez do otworów LFR M63

  • Numer produktu: 19563001

Frez do otworów do wiertarek ręcznych i słupowych, wysokogatunkowe...



Frez do otworów do wiertarek ręcznych i słupowych, wysokogatunkowe wykonanie przemysłowe z płytami...



Podwójne wpusty membranowe DMS M16/sw

  • Wymiary : 20,7 x 20,7 x 13,2 mm
  • Numer produktu: 26001601

Zakres uszczelnienia 5 - 9 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M20/sw

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26002001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M25/sw

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26002501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M32/sw

  • Wymiary : 36,7 x 36,7 x 14,7 mm
  • Numer produktu: 26003201

Zakres uszczelnienia 13 - 21 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Złącze kablowe śrubowe KVR M12 LG-MGM/sw

  • Wymiary : 16,8 x 16,8 x 32 mm
  • Numer produktu: 22901201

Zakres uszczelnienia 2 - 6,5 mm, Długość gwintu 12 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M16 LG-MGM/sw

  • Wymiary : 22 x 22 x 35 mm
  • Numer produktu: 22901601

Zakres uszczelnienia 4 - 10 mm, Długość gwintu 12 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M20 LG-MGM/sw

  • Wymiary : 26,5 x 26,5 x 42 mm
  • Numer produktu: 22902001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 15 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M25 LG-MGM/sw

  • Wymiary : 31,2 x 31,2 x 48 mm
  • Numer produktu: 22902501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 15 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M32 LG-MGM/sw

  • Wymiary : 40 x 40 x 54 mm
  • Numer produktu: 22903201

Zakres uszczelnienia 11 - 21 mm, Długość gwintu 15 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M40 LG-MGM/sw

  • Wymiary : 50 x 50 x 61 mm
  • Numer produktu: 22904001

Zakres uszczelnienia 16 - 28 mm, Długość gwintu 18 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M50 LG-MGM/sw

  • Wymiary : 60 x 60 x 68 mm
  • Numer produktu: 22905001

Zakres uszczelnienia 21 - 34,5 mm, długość gwintu 13 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint, M_ x 1,5 mm, z nakrętką...



Króciec napowietrzający BST M20/sw

  • Wymiary : 25,2 x 11,9 x 25,2 mm
  • Numer produktu: 26202001

czarny



Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...



Dane CAD

Dane CAD Pobierz dane CAD-3D

Twoja prośba

Twoja informacja

Dane firmy

Format CAD

Teksty specyfikaci

Podobne produkty

Nowy Obudowy puste - GEOS-L 3040-22-to/sw

Obudowy puste GEOS-L 3040-22-to/sw

  • Wymiary : 300 x 400 x 226 mm
  • Numer produktu: 74173401

Z transparentnymi drzwiami



Obudowa pusta, nadaje się do montażu w trudnych warunkach i na niezabezpieczonych obszarach...



Twoja bezpośrednia linia do naszych ekspertów

Masz pytania dotyczące produktu i chcesz uzyskać poradę?
Tutaj możesz bezpośrednio zostawić nam wiadomość, która odnosi się do produktu.

Napisać wiadomość
Dodaj produkt do list zakupów

Istniejące listy zakupów

Nowa lista zakupów

zorganizować listy zakupów
