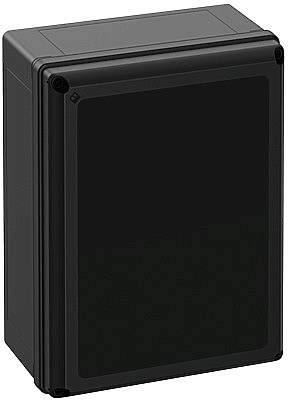

Obudowy puste
Numer produktu: 74243401 | Wymiary: 300 x 400 x 180 mm
Obudowa pusta, nadaje się do montażu w trudnych warunkach i na niezabezpieczonych obszarach zewnętrznych, skrzynka: wzmocniony włóknem szklanym poliwęglan, czarny, podobny do RAL 9005, pokrywa: Poliwęglan
z czarną pokrywą
| Znamionowe napięcie izolacji AC | 1000 V |
|---|---|
| Znamionowe napięcie izolacji DC | 1500 V |
| Stopień ochrony | II |
| Rodzaj ochrony | IP66/IP67/IP69 |
| wentylowany | nie |
| UL Type Rating | 4X, 12/12K |
| Kolor części dolnej | czarny |
|---|---|
| Kolor części górnej | czarny |
| Szerokość | 300 mm |
|---|---|
| Długość | 400 mm |
| Wysokość | 180 mm |
| Długość wewnętrzna | 371 mm |
| Szerokość wewnętrzna | 271 mm |
| Wysokość wewnętrzna | 158 mm |
| Masa | 3.08 kg |
| Odporność na promieniowanie UV | tak |
|---|---|
| bezhalogenowy | tak |
| Badanie palności wg UL 50 / UL 746C | porównywalne z 5VA |
| Klasa reakcji na ogień zgodna z UL94 | V2 |
| Wytrzymałość żarnika zgodna z EN 60695-2-11 | 960 °C |
| Rodzaj mocowania | Montaż ścienny/sufitowy |
|---|---|
| Wytrzymałość udarowa | IK09 |
| możliwość plombowania | tak |
| Wersja kołnierza | nie |
| Do łączenia szeregowego | tak |
| z punktami mocowania w pokrywie | tak |
| Rodzaj części górnej | Pokrywa |
| maks. względna wilgotność powietrza 25°C | 95 % |
|---|---|
| maks. względna wilgotność powietrza 40°C | 50 % |
| Temperatura otoczenia min. | -35 °C |
| Temperatura otoczenia maks. | 80 °C |
| Temperatura otoczenia 24 h | 60 °C |
| Miejsce montażu | Niechroniony obszar zewnętrzny |
| EAN | 4013902667130 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000261 |
| Numer taryfy celnej | 85389099 |
| Materiał części dolnej | Poliwęglan, wzmocniony włóknem szklanym |
|---|---|
| Materiał części górnej | Poliwęglan |
| Materiał wpustu | nieistotne |
| Materiał uszczelnienia | Silikon |
| Materiał śruby pokrywy | Poliamid, wzmocniony włóknem szklanym |
| Znak atestu | UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15) |
|---|---|
| Znak atestu | UL-EU (EN 62208) |
| Znak atestu | UL-EU (EN 61439-1/-2) |
| Znak atestu | UL-EU (EN 61439-1/-3) |
| Znak atestu | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| Znak atestu | DLG (odporność na amoniak) |
| Znak atestu | DNV (klasa: Statki & instalacje Offshore) |
| Rysunek wymiarowy | dxf (8 MB) |
|---|---|
| Rysunek wymiarowy | pdf (681 KB) |
| Rysunek wymiarowy | dwg (1 MB) |
| Rysunek wymiarowy | jpg (1 MB) |
